燃气输配场站半实物仿真系统
该系统通过数学模型模拟燃气输配场站的运行,并与实际硬件设备(如传感器、执行器等)实时交互,形成闭环仿真环境,广泛应用于燃气输配场站的设计、调试、操作培训及故障诊断。
|
产品详情 |

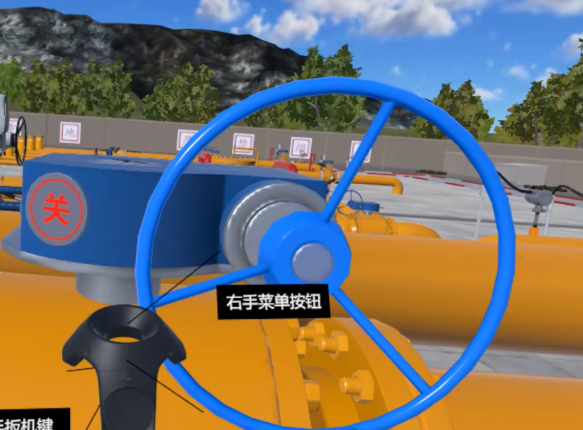

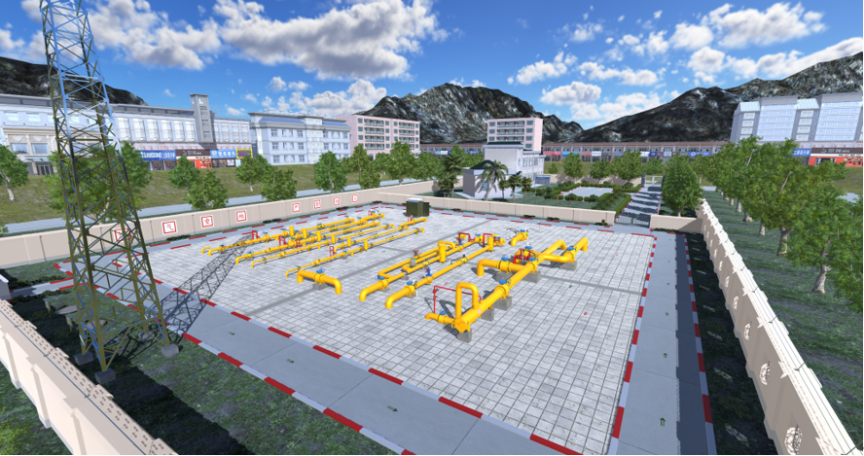

建设思路 依托实际的城市燃气输配场站实操系统,建立数字孪生实操模拟、智能工况模拟及评价、模拟SCADA三大系统,并实现各系统之间的同步联动。 1.1建立数字孪生实操模拟系统燃气场站的实操教学存在“三高三难”问题。在危险性、实体设备费用、维护成本等方面有较大挑战。其中危险性因素在教学过程中很难避免,为解决教学实训中存在的各种潜在危险,一般通过空气替代、降压降流等方式,来降低安全风险。 1.2建立智能工况模拟及评价系统 在燃气输配场站的实操教学过程中,由于上下游连通管网的关系,管内的压力变化比较复杂,并非简单线性规律。 1.3建立可三方交互联动的模拟SCADA系统 燃气场站实际系统的控制与管理,一般基于SCADA系统进行。在建设一套模拟SCADA系统的同时,将模拟SCADA系统与实体、数字孪生系统相结合,并实现实时联动,有助于学生对未来在工作中应用的SCADA系统进行初步了解。在实体设备以及传感器开启的状态下,可以对接实体教学系统;在实体教学系统关闭的情况下,可以对接智能工况模拟系统,在虚拟工况数据的支持下完成SCADA教学。

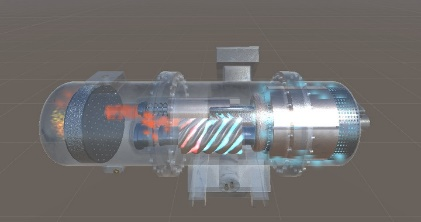

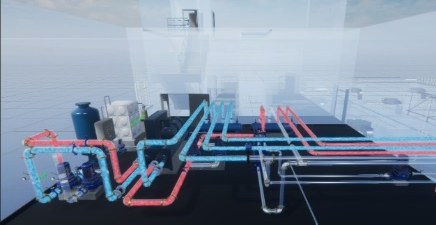

图2渲染效果
|
