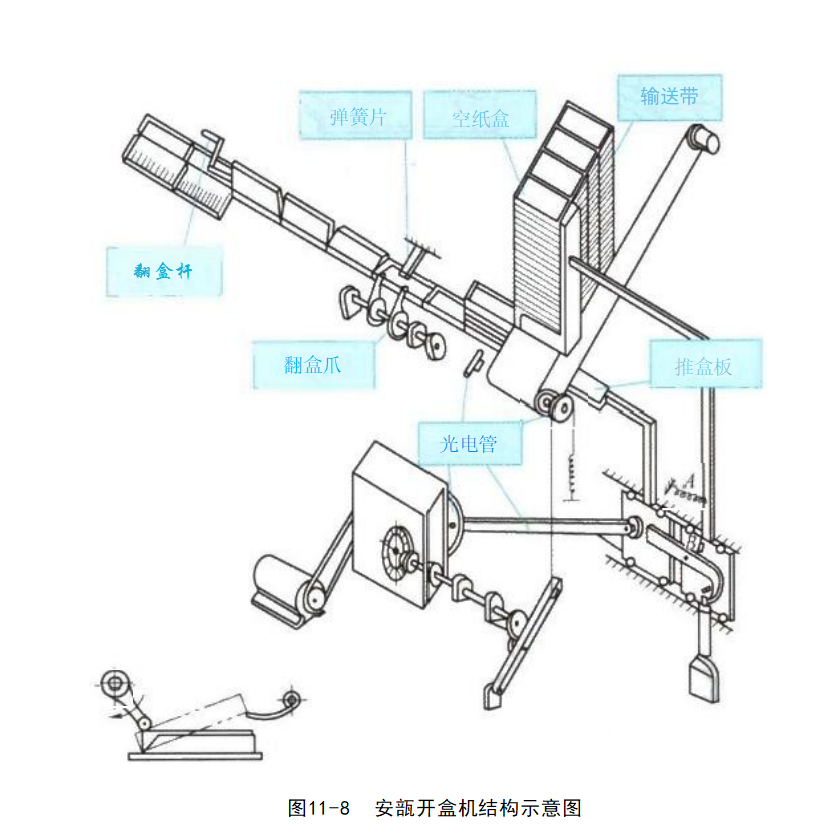

   通过质量检查合格的注射剂安瓿进入注射剂生产的最后工序，即包装工序，并在该工 序完成印字、装盒、加说明书、贴标签等操作。该生产线主要由开盒机(图11-8)、印字机 (图11-9)、装盒关盒机、贴签机(图11-10)等单机联动而成。

一 、认识设备

(一)主要结构

1.开盒机

主要由翻盒杆、翻盒爪、弹簧片、光电管、输送带和推盒板等组成。

2.印字机

主要由纸盒输送带、托瓶板、橡胶印字轮、字轮、上墨轮、钢质轮、匀墨轮、料斗、送瓶轮和推瓶板等组成。

3.贴标签机

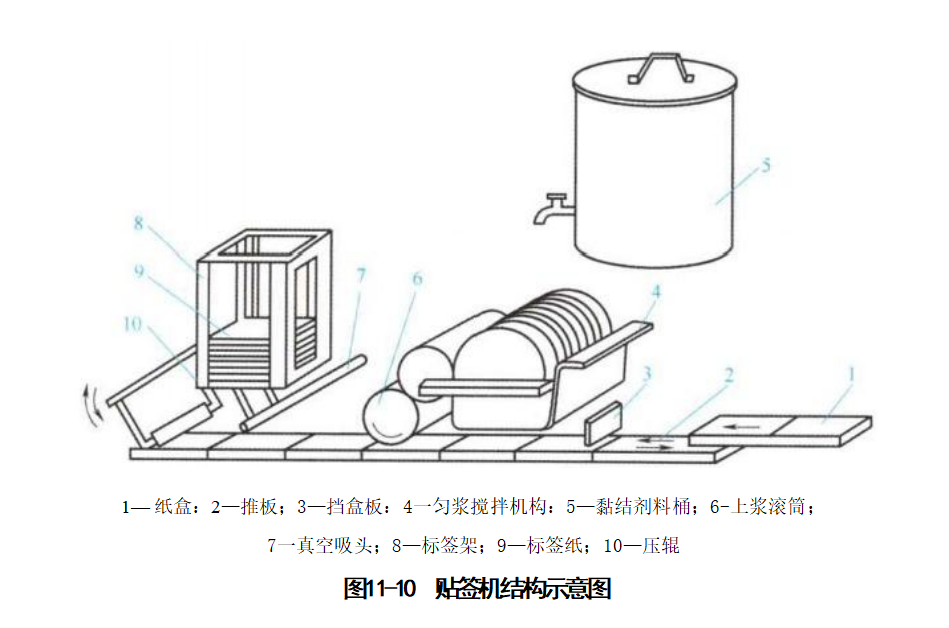

主要由纸盒、推板、挡盒板、匀浆搅拌机构、黏结剂料桶、上浆滚筒、真空吸头、标签 架、标签纸、压辊等组成。

(二)工作原理

1.开盒机

翻盒爪旋转、压开盒底、弹簧片挡住盒底，盒底、盒盖张开。翻盒爪与推盒板作同步转动，翻杆逐渐打开纸盒。光电管的作用是监控纸盒的个数并指挥输送带的动作。

2.印字机

安瓿由料斗到托瓶板上。推瓶板将托瓶板上的安瓿推至印字轮下。人工将油墨加在匀墨轮上，经转动的钢质轮、上墨轮、字轮，将正字模印翻印在印字轮上。安瓿被转动着的印字 轮压住并同时产生反向滚动，完成安瓿印字。印完字后的安瓿从末端滚入纸盒内。人工整理放上说明书、盖上盒盖由输送带送往贴签机贴签。

3.贴标签机

纸盒在推板作用下由右向左移动。纸盒在上浆滚筒处被涂上黏结剂、继续推至贴签处。真空吸下标签一端，同时由压辊将其压在盒面上。真空消失、纸盒推进、将标签拽出经滚压 后贴上标签。要求：送盒、吸签、压签等动作协调，真空度适当。

二、操作设备

( 一)开盒机使用方法

(1)将指定数量的一沓空纸盒以底朝上、盖朝下的方式堆放在输送带上。

(2)输送带作间歇直线运动，带动纸盒向前移动。

(3)光电管自动检查纸盒的个数并指挥输送带和推盒板的动作。推盒板作往复运动，翻盒爪绕轴不停地旋转。

(4)翻开的纸盒由另一条输送带输送至安瓿印字机区域。

(二)印字机的使用方法

(1)在拨瓶轮的协助下，安瓿由安瓿斗进入出瓶轨道，直接落到镶有海绵垫的托瓶板上。

(2)往复运动的推瓶板将安瓿送至印字轮下，转动的印字轮在压住安瓿的同时也使安瓿反向滚动，从而完成印字。

(3)人工将盒中未放整齐的安瓿放好，并在其上放一张说明书，最后盖好盒盖，由输送带送往贴签区域。

(三)贴签机的使用方法

(1)往复推板将工作台上的一串纸盒同时向左移动一个盒长。

(2)大滚筒在胶水槽内回转时，将胶水带起并通过中间滚筒将胶水均匀分布于上浆滚筒表面。

(3)上浆滚筒与其下的纸盒盒盖紧密接触，将胶水滚涂于盒盖表面。

(4)涂胶后纸盒继续左移至压辊下方进行贴签，真空吸头摆至上部将标签架上最下面的一张标签吸住，随后真空吸头向下摆动并将吸住的标签顺势拉下，同时另一个作摆动的压辊从一端将标签压贴在盒盖上。

(5)真空消失，推动纸盒继续向左运动，压辊的压力将标签从标签架拉出并将其滚压平贴于盒盖上。
