纯化水生产工艺包括前处理、去离子化(脱盐)和后处理三个过程。其作用是：前处理  是除去原水中悬浮物、不溶性颗粒、余氯等杂质；去离子化是除去原水中呈离子形式的杂质；后处理是进一步杀灭水中微生物，从而制备纯化水。纯化水作为药品生产过程中大量使用 的工艺用水，常用的设备有蒸馏水器、离子交换器、电渗析器、反渗透器和超滤器等，目前， 纯化水一般不采用单一净化设备进行生产，而是采用组合设备，以提高纯化水的净化程度。

一 、反渗透器

( 一 ) 认 识 设 备

1.主要结构

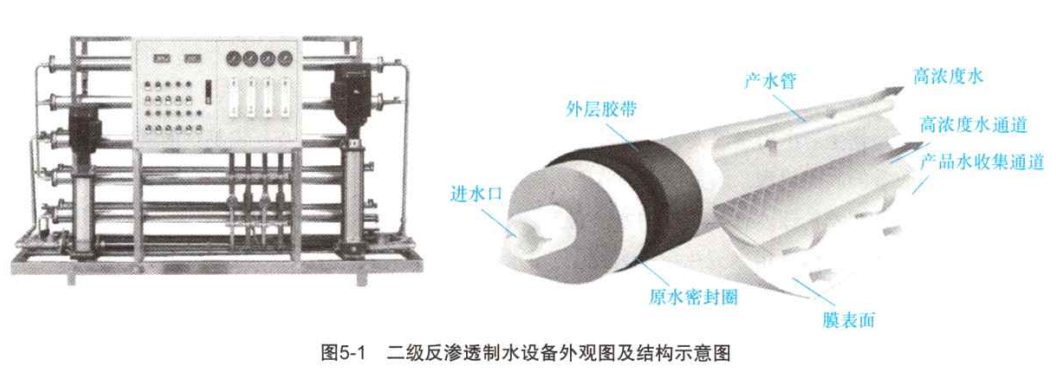

反渗透器是通过反渗透膜将水分子从原料水中分离出来而制备纯化水的设备。其特点是除盐率高，并具较高的除微生物、热原能力。主要包括高压泵、反渗透膜组件(反渗透器的 核心部分)、药洗装置、控制装置和检测仪表。目前在制药领域中常用的反渗透器是二级反 渗透制水设备。其外观及结构见图5-1。

2.工作原理

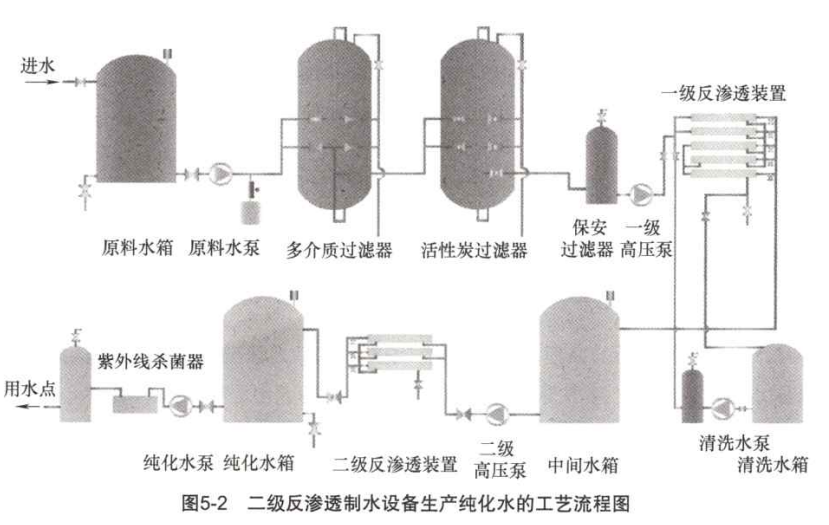

反渗透是渗透的逆过程，是在高于溶液渗透压的压力下，借助于只允许水分子透过的反 渗透膜的选择截留作用，将原料水中的盐离子、微生物、热原、有机物等杂质分离，从而达到净化水质的目的。二级反渗透制水工艺流程：原水通过原料水泵(增压泵)输送到多介 质过滤器、活性炭过滤器、保安过滤器预处理后，再送入 一 级反渗透装置、二级反渗透装 置进行反渗透处理，所得反渗透水经紫外线杀菌器杀菌后送入贮存罐贮存。其工艺流程见 图5-2。

( 二 ) 操 作 设 备

1.工作流程

二级反渗透制水设备的操作过程必须严格遵守标准操作规程，具体流程如下。

(1)开机前准备

① 检查设备是否清洁干净，无灰尘及油污；

② 检查供水管线是否畅通，管道上的不锈钢浮球阀、水位传感器、压力传感器等是否正常。

(2)开机操作

① 打开进水阀；

② 调节控制面板，总电源指示灯亮，打开原水增压泵开关；

③ 填装机械过滤器(分别填装石英砂和活性炭),装多功能控制阀，调节多功能控制阀 至反洗状态，运行，至排出的水清澈，调节多功能控制阀至正洗状态，运行，至排出的水清澈，反复多次清洗，正洗结束后，多功能控制阀自动调节至运行状态，调节进水阀流量稳定 在适当的流量；

④ 制水，调节石英砂过滤器和活性炭过滤器至服务状态，打开原水泵开关，打开制水开 关，依次启动一级高压泵和二级高压泵，开始运行，同时调节一级浓水流量和二级浓水流量调节阀，控制纯化水产量在指定值。

(3)停机操作结束后停运，关闭原水泵电源，关闭控制面板上总电源，关闭各调节阀门等。

2.注意事项

(1)不可超产量运行，避免反渗透膜的损坏。

(2)严禁无水空转纯水泵。

3.维护与保养

(1)开机时，打开一级浓水电磁阀进行反渗透系统的清洗。

(2)参照系统运行和维护要求定时进行反渗透系统的清洗。

(3)定期检查和更换精密过滤器。

二、离子交换器

(一)认识设备

1 .主要结构

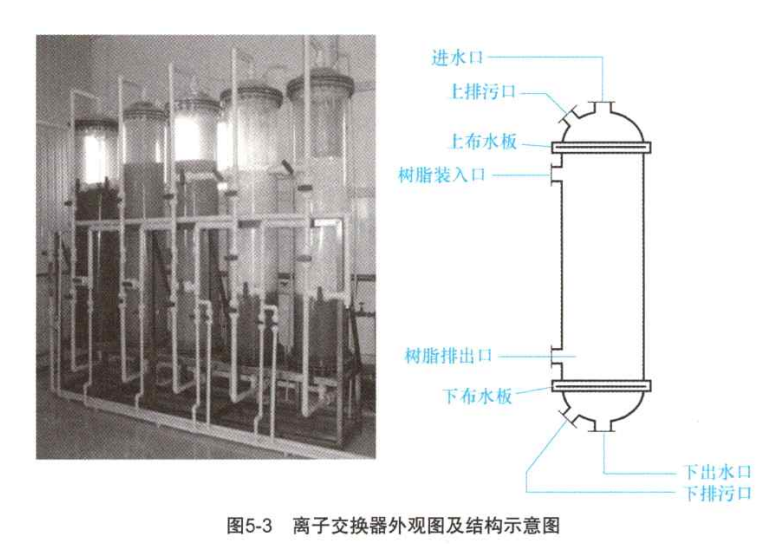

离子交换器是利用离子交换树脂对原料水进行纯化处理的制水设备。离子交换树脂是一 种人工合成的不溶于水的有机高分子电解质凝胶，具有网状骨架分子结构，骨架上结合着相当数量的活性离子交换基团。离子交换器的主体是离子交换树脂柱，主要由罐体、进出液管、树脂层、底板、布液装置组成。从柱的顶部至底部分别有进水口、上排污口、上布水板、树脂装入口、树脂排出口、下布水板、下排污口、下出水口，其作用分别是：①进水口，用于正常工作和正洗树脂时的进水；②上排污口，用于进水、松动和混合树脂时的排 气，逆流再生和反洗时的排污；③上布水板，反洗时防止树脂溢出，保证布水均匀；④树脂装入口，用于进料、补充和更换新树脂；⑤树脂排出口，用于排放树脂；⑥下布水板，防止正常工作时树脂的漏出，保证出水均匀；⑦下排污口，松动和混合树脂时为压缩空气的入 口，正洗时用于排污；⑧下出水口，作经交换后水的出口，进入下一步工艺，逆流再生时作 再生剂的进口。其外观及结构见图5 - 3。

2.工 作 原 理

机械过滤可以降低水中的阴阳离子浓度，但金属阳离子和非金属阴离子含量仍超标，故常采用离子交换法进一步脱盐。饮用水通过活性炭过滤、阳离子树脂柱、除二氧化碳器、阴离子树脂柱、混合树脂柱后得到去离子水。离子交换循环操作包括返洗、再生、淋洗和交换 四个步骤 。

(二)操作设备

离子交换器的操作过程必须严格遵守标准操作规程，具体流程如下。

1 . 工作流程

(1)开机前准备开机前需对树脂进行处理，筛选树脂，用8%～10%的NaCl 溶液浸泡20h,   然后放掉NaCl溶液，冲洗树脂至水不显黄色为止，然后将树脂装入设备规定高度，装 好后进行一次反冲洗，最后正洗。

(2)开机操作

① 运行，离子交换柱内水位保持一定高度，打开进水阀和排气阀，加满水后关闭排气 阀，打开正洗排水阀，至水质合格后关闭正洗排水阀，打开出水阀。

② 再生，当出水水质超标时，离子交换器需再生，再生步骤是：小反洗，进再生液，小正洗。结束后关闭排液阀，开启正洗排水阀进行正洗，待出水水质符合要求时关闭排污阀， 打开出水阀，启动运行。

(3)停机操作使用结束后关闭电源，调节阀门，控制离子交换柱水位等。

2.注意事项

(1)树脂再生时，因使用酸碱溶液，需戴好手套、防护眼镜和口罩。

(2)废旧树脂不得随意处理，需回收进行专业处理。

(3)树脂使用严格按照树脂使用说明书，不得超限使用树脂。 3.维护与保养

(1)由于交换剂被压实、污染等影响正常工作，需进行大反洗。

(2)定期检查设备运转情况，水质化验记录。

(3)使用前检查电源接线、电器装置、给水泵、计量仪表等是否正常。

(4)定期检查各交换柱水位，检查各阀门情况。
